Коптильные рамы, колбасные рамы, прутки, сетки. Размеры и цены.

Рамы для копчения могут иметь любые геометрические размеры и различное количество полок. Для промышленных термокамер обычно используют рамы на шести неповоротных колесах с размерами ДхШхВ — 1х1х2м.

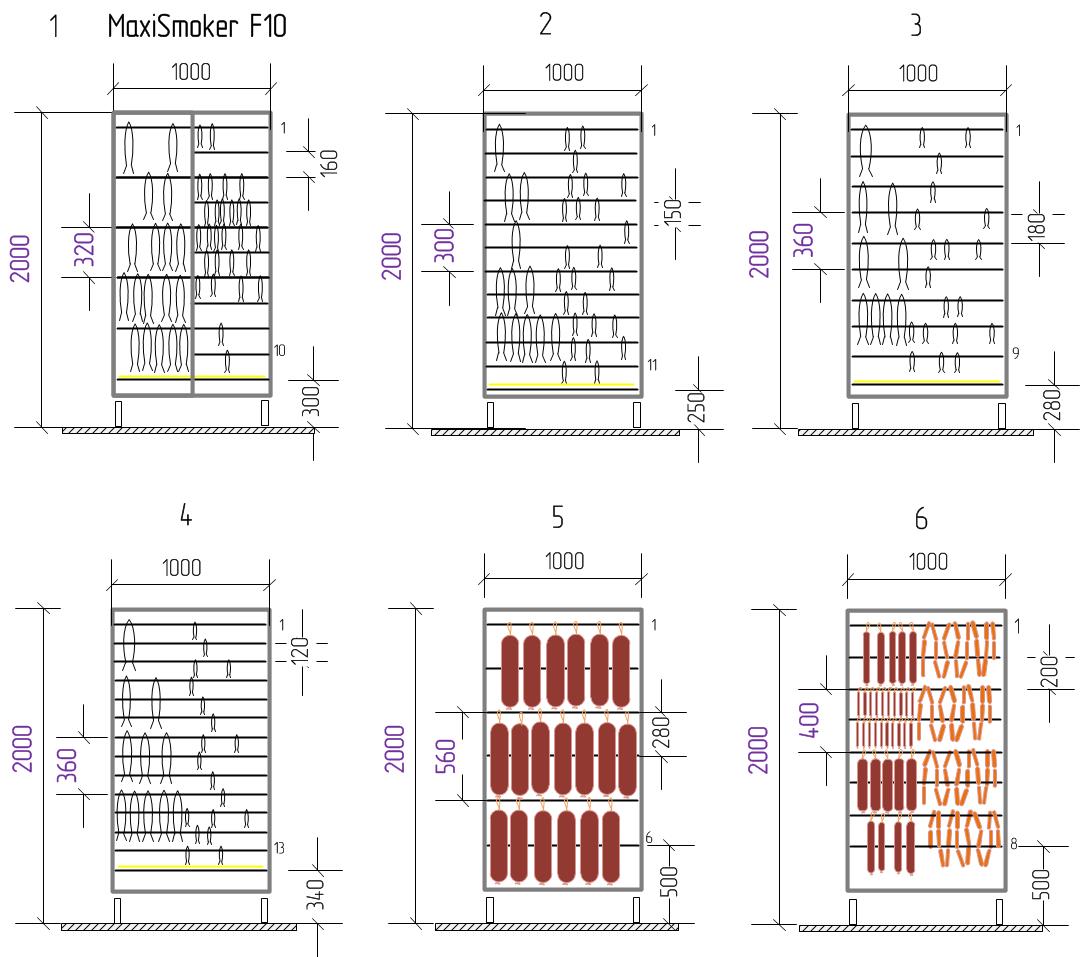

Некоторые разновидности рам. Различия по количеству и высоте полок:

Рамы

Рама для копчения рыбы MaxiSmoker F10 (картинка №1) — наша Мастерская разработала эту конструкцию специально для холодного копчения мелкой и крупной рыбы. Конечно, же мы так же изготавливаем и обычные колбасные рамы (картинки 5 и 6). Рамы №2, 3 и 4 являются примерами того, что размеры могут отличаться в зависимости от вида продукта. Мы можем изготовить рамы по вашему индивидуальному заказу.

Коптильная рама для рыбы MaxiSmoker F10 позволяет загрузить 5 рядов скумбрии или сельди вместо четырех как на обычных рамах. Полная рабочая загрузка, например, по скумбрии на одну раму: 5 этажей, на одном этаже свободно помещается 24 шпажки длиной 500мм, на 1 шпажке — легко размещается 7 крупных рыб (см.фото), в расчете одна рыбка весит 350г. Получаем 5х24х7х0,35=294кг.

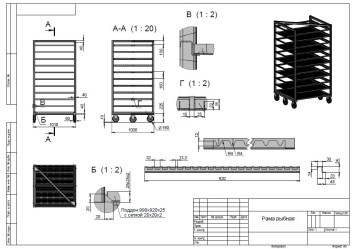

Коптильная рама

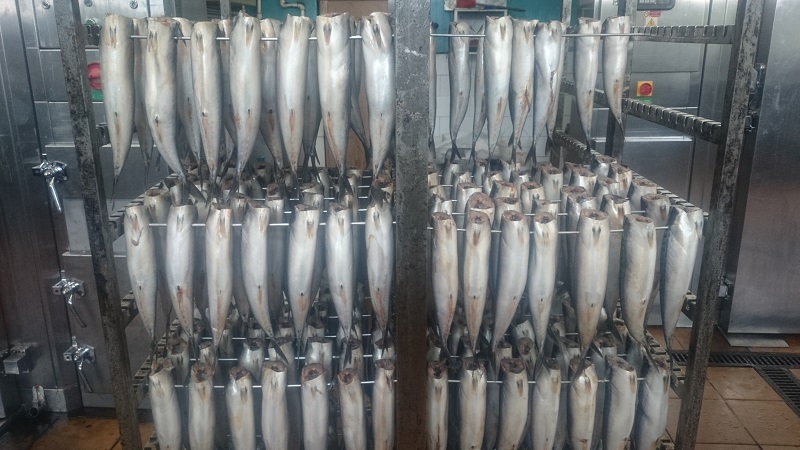

Рыбная коптильная рама с доп.перегородкой. Скумбрия перед холодным копчением.

Можно постараться повесить больше, но следует следить за тем, что бы тушки не слипались — в этих местах рыба не просохнет и не возьмет цвет при копчении. Ориентируйтесь на загрузку 250-300кг на раму, без фанатизма. Будьте спокойны, наша камера способна продуть и просушить максимальный объем загрузки, главное — не допустить соприкосновения поверхностей продукта друг с другом. На других рамах вы получите только 4 «рабочих этажа», что снижает производительность коптильной камеры на 20%. Это значительное преимущество рамы для копчения MaxiSmoker F10. Нижний 11 уровень (отмечен желтой линией на первой картинке) — это сетка, которая предотвращает падение продукции на пол, мы рекомендуем её устанавливать, что бы не поднимать упавшую продукцию с кафеля. Данная коптильная рама предназначена для коротких прутков длиной 500мм, поскольку имеет дополнительную центральную стойку с полками. За счет вдвое меньшей длины, такие прутки могут быть значительно меньше в диаметре, чем прутки метровой длины, что уменьшает отверстие прокола в рыбе, улучшая внешний вид товара. К тому же тонкие прутки стоят значительно дешевле. Мы рекомендуем использовать прутки Ф5мм для копчения крупной рыбы (типа скумбрии, горбуши, сельди и т.п.) и прутки Ф3мм для мелкой (таких как мойва, хамса, барабулька и т.п.).

Количество прутков Ф5мм длинной 500мм при копчении крупной рыбы — 120шт для полной загрузки одной рыбной рамы. Прутки устанавливаются через один паз на полку, заполняется прутками каждый второй уровень, если считать снизу.
Количество прутков Ф3мм длинной 500мм  при копчении мелкой рыбы — 460шт для полной загрузки одной рамы. Прутки устанавливаются в каждый паз на каждый уровень.

Рама для копчения
«Обычная» рама для копчения

Обычная рама на 10 уровней для длинных прутков 1000мм. Что бы пруток под весом продукта не сильно прогнулся на длине 1м, придется использовать прутки бОльшего диаметра — начиная от Ф8мм. Будет немного нервировать, что рыбы сползают к нижней точке дуги прутка. При диаметре Ф10мм прогиба не будет совсем. Такие прутки будут оставлять большие отверстия в рыбе, что портит товарный вид продукта — это плата за экономию при покупке более дешевой рамы без центральной стойки. Хотя, экономия получается сомнительная, ведь даже пруток Ф8мм (не говоря уже про Ф10) для из-за своей большой толщины (массы металла) будет стоить на 50% дороже (Ф8_L1000=170р/шт->170х60=10200руб), чем пруток Ф5мм для специализированной рыбной рамы (Ф5_L500=45р/шт->45х120=5400руб), что, в целом, нивелирует разницу в стоимости рам, но делает рабочий процесс более удобным и технологичным.

Коптильная рама

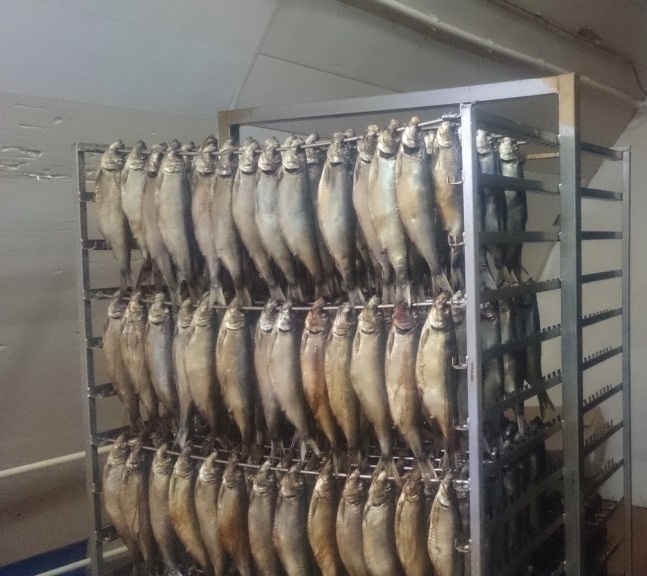

Обычная коптильная рама. Прогиб прутка Ф8. Сельдь холодного копчения.

Наши коптильные рамы рам имеют узкие прорези для прутков, что бы они не перекатывались, как на колбасных рамах, которые предназначены для широкого 3х-лучевого профиля из алюминия. Рамы для копчения, помимо прутков, могут использоваться с сетками — конструкция полки универсальная.

Рамы для рыбы - с дополнительной перегородкой по центру.

Рыбная рама 14 уровней – 31000р

Рыбная рама 13 уровней - 29500р

Рыбная рама 12 уровней - 28000р

Рыбная рама 11 уровней - 26500р

Рыбная рама 10 уровней - 25000р

Рыбная рама 9 уровней - 23500р

Рыбная рама 8 уровней - 22000р

Рыбная рама 7 уровней - 20500р

Рыбная рама 6 уровней - 19000р

Обычная колбасная рама 8 уровней — 17000р — отличное решение для мясников. Рыбники, желающие сэкономить — выбирая эту раму вы сэкономите на своем удобстве и переплатите за толстые прутки, к тому же на ней вы не сможете коптить мелкую рыбу (колхоз-вариант использования деревянных брусков и ржавых гвоздей я рассматривать отказываюсь).

Колбасная рама 8 уровней - 17000р

Колбасная рама 7 уровней - 16000р

Колбасная рама 6 уровней - 15000р

Колбасная рама 5 уровней - 14000р

Колбасная рама 4 уровня - 13000р

Колбасная рама 3 уровня - 12000р

Поддон нержавеющий сетчатый 1000х500мм (сетка 20х20х2) — 2050р/шт.
Поддон нержавеющий сетчатый 1000х500мм (сетка 10х10х2) — 2650р/шт.

Поддон применяется для копчения продукции в горизонтальном виде на полках  Так же может использоваться, как самый нижний дополнительный уровень, который ловит «сбежавших».

Пруток (шампур) затачивается с одной стороны.



ЦЕНЫ НА НЕРЖАВЕЮЩИЙ ПРУТОК (ШАМПУР), руб

 диаметр L500 L1000
Ф3 20 30
Ф5 45 75
Ф8 92 170
Ф10 135 250

Алюминиевый трехлучевой профиль L=1м (колбасная палка) — 85р/шт
